Alta estabilidad, estructura razonable, operación conveniente, tecnología avanzada.
Excelente precisión de corte, calidad superior.
Consulta

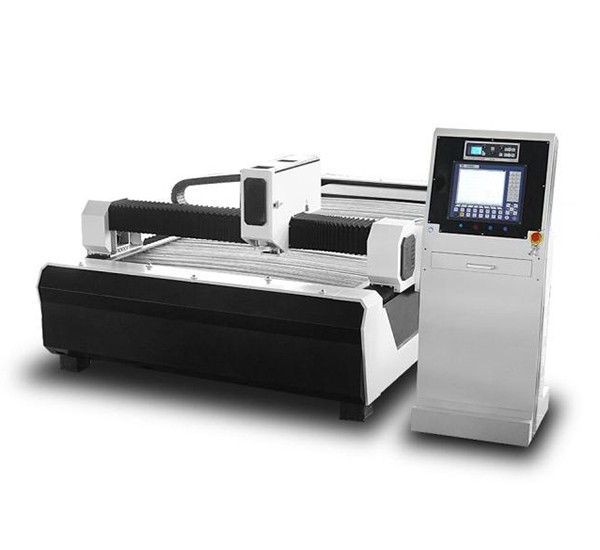

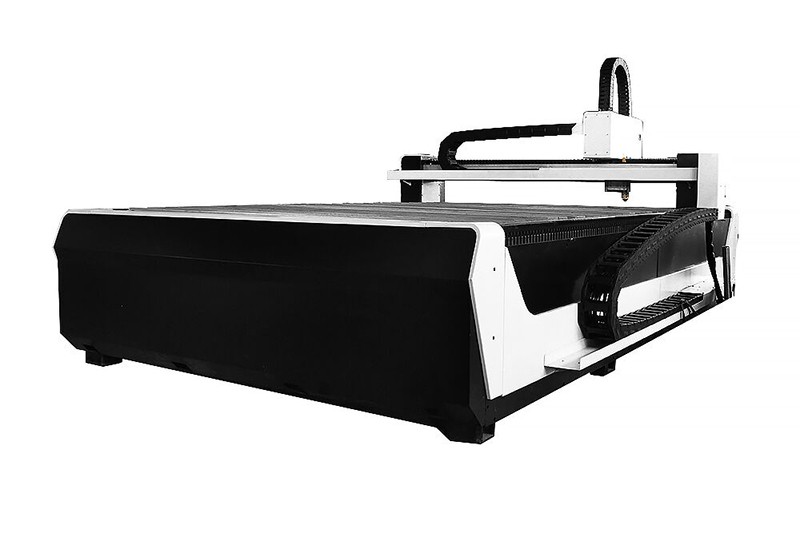

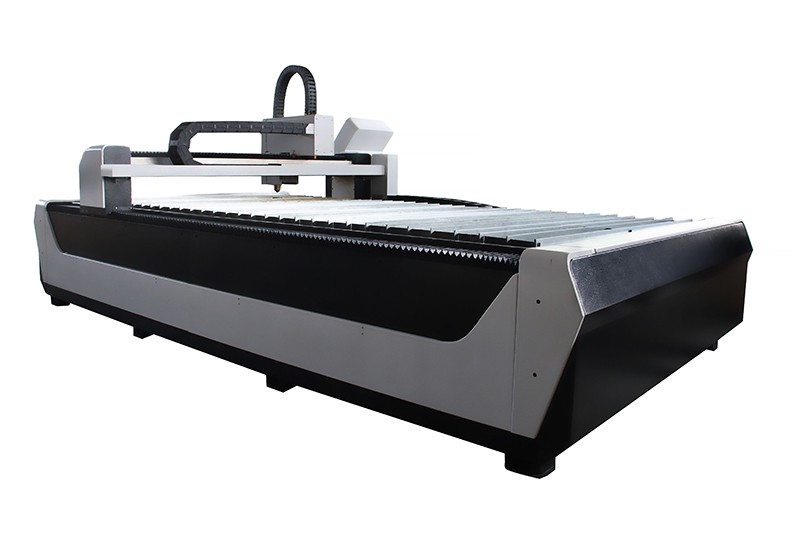

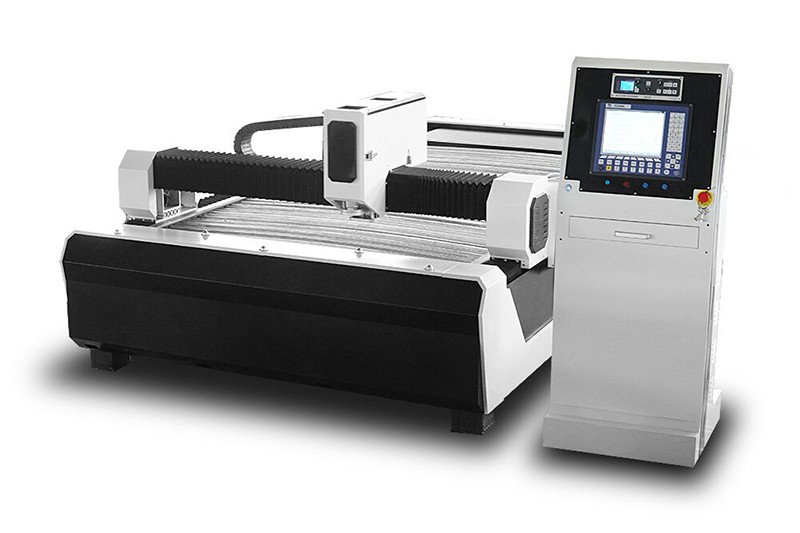

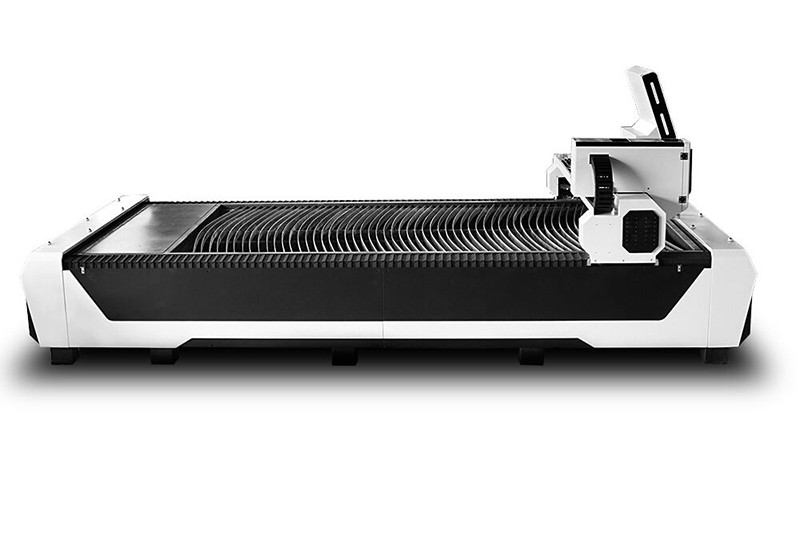

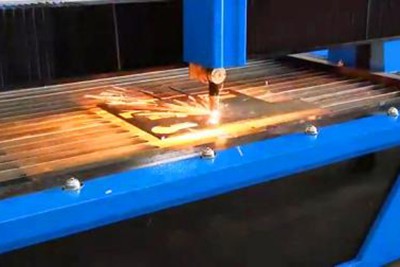

La máquina de corte por plasma CNC GC-T1530 es una cortadora automática de chapa metálica de alta eficiencia desarrollada de manera independiente, para procesar piezas estructurales metálicas. Puede realizar cortes rectos, verticales y horizontales, también puede realizar cortes curvos en cualquier dirección, con alta precisión y baja probabilidad de deformación.

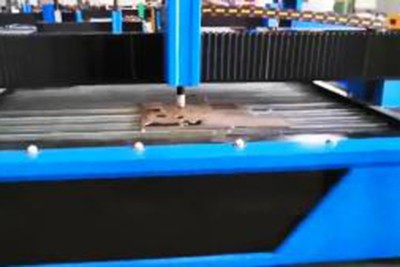

Esta máquina de corte por plasma CNC se utiliza principalmente para cortar rápidamente placas de metal para luego producir diversas formas. Se caracteriza por su alta automatización, alta precisión de corte y buena estabilidad dinámica. El sistema CNC y el sistema servo provienen de marcas de renombre mundial, así como software y accesorios de alta calidad. Con nuestra mesa de corte por plasma CNC usted podrá obtener piezas o productos metálicos de alta calidad.
Modo de Corte

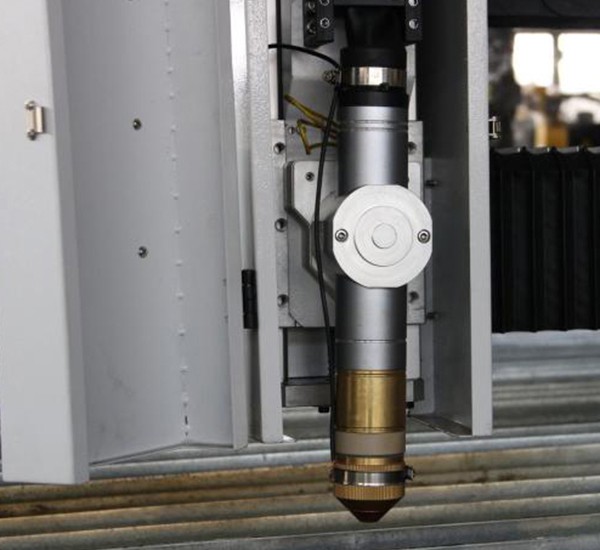

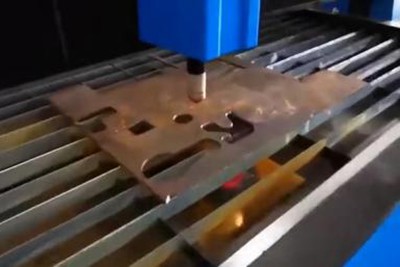

La mesa de corte viene equipada con antorcha de corte por plasma, que tiene la capacidad de cortar placas de metal de hasta 45 mm de espesor, el proceso de corte es rápido y estable, y la precisión de corte es alta.
Motor paso a paso Leadshine/servomotor híbrido Leadshine/servomotor Panasonic
Precisión de trabajo
±0.2mm/m
Tamaño de riel guia (Largo×Ancho)
2000mm×4000mm
Software
Starcam, Fastcam

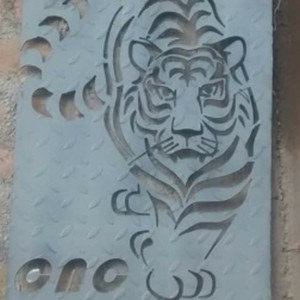

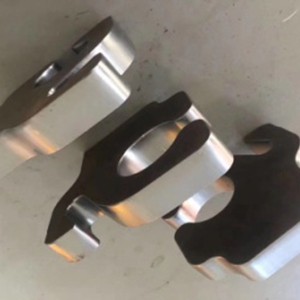

Materiales
acero
aluminio
acero galvanizado
Industrias
Maquinaria quimica
Rótulos de establecimiento
Productos decorativos
Diversos tipos de moldes de metal

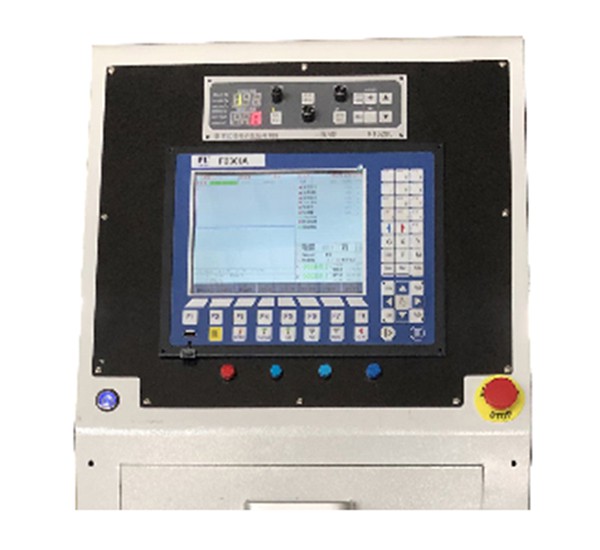

Sistema de Control de Corte Fangling equipado con una pantalla táctil de 7 "con 49 patrones preestablecidos que se pueden seleccionar fácilmente introduciendo los números correspondientes.
Funciones
Visualización de patrones
Menú disponible en 8 idiomas
Ajuste de la placa o chapa de metal
Compensación automática de corte
Memoriza automáticamente el último punto de corte cuando se apague la máquina
Corte de la posición actual
Corte fuera de línea
Actualización en línea

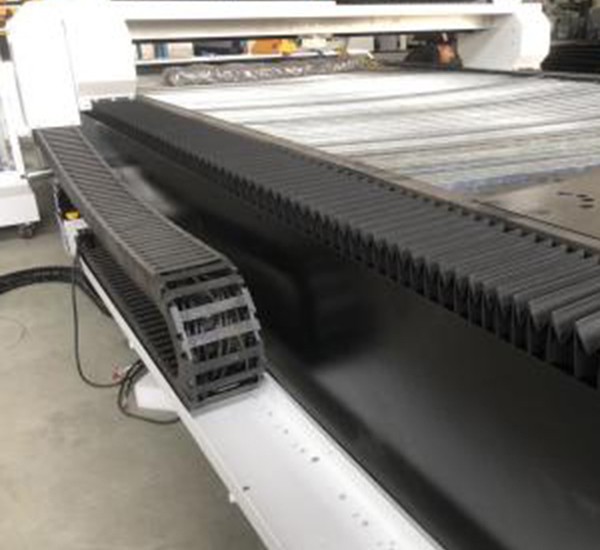

Cadena de arrastre La cadena de arrastre está hecha de nylon PA66, se caracteriza por su buena resistencia a la luz ultravioleta, alta/baja, sin dañarse ni deformarse.

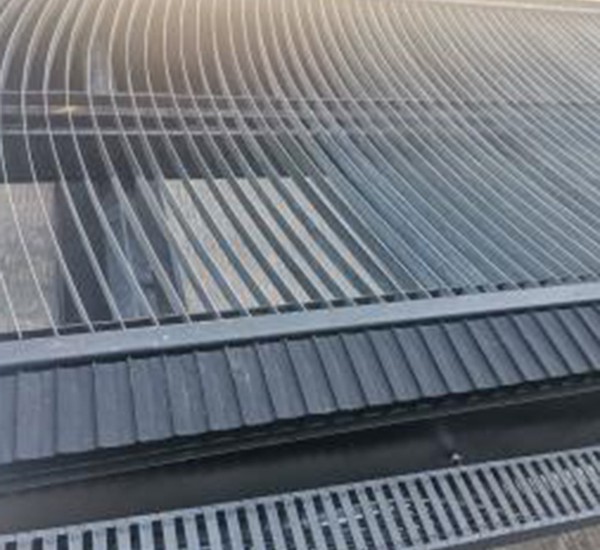

Mesa de Corte La mesa de corte consiste en lamas de acero distribuidas paralelamente entre sí. La separación de las lamas se puede ajustar en función de las dimensiones de las placas y de las piezas a cortar. Las lamas de acero son fáciles de ajustar e instalar.

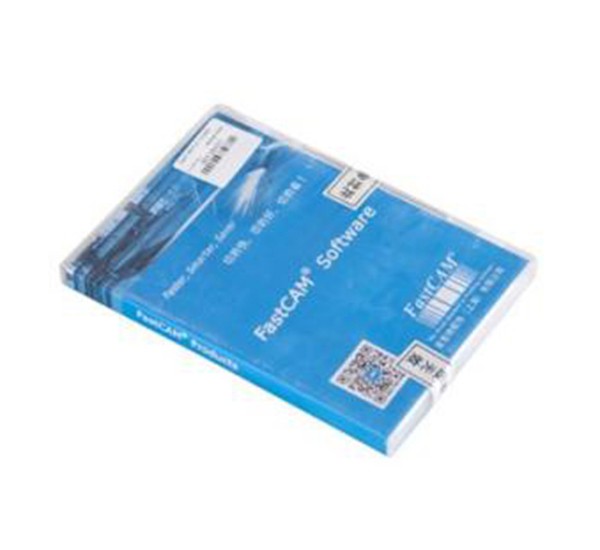

Software FastCAM Pro es un software profesional para máquinas de corte de plasma y oxicorte que tiene la capacidad de leer o convertir diversos formatos de archivos CAD como DXF, DWG e IGES.

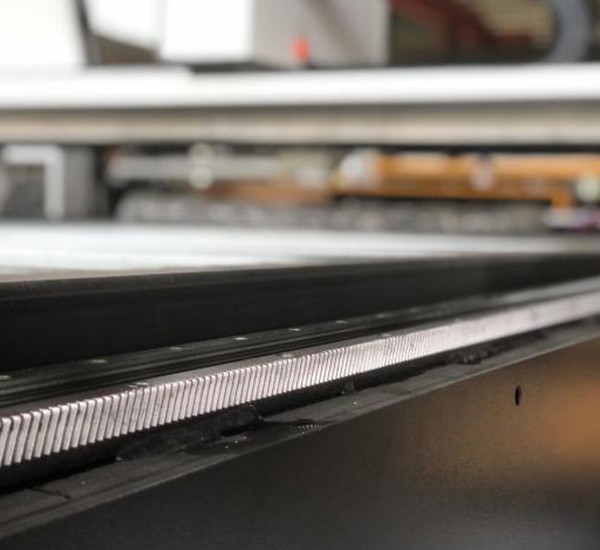

Sistema de Rieles Guía La cortadora cuenta con piñón y cremallera de alta precisión acoplados al motor, la precisión de la cremallera ha sido certificada por el estándar JB/T5102-1999. Asimismo, se utilizan guías lineales de doble eje para lograr una mayor precisión de movimiento longitudinal. El riel de guía longitudinal ha sido rectificado con precisión, para obtener una superficie lisa y duradera. Esta cortadora funciona sin vibraciones y tiene una alta precisión de movimiento.
Viga La viga de la máquina está equipada con rieles de guía de doble eje y estructura a prueba de polvo. Ya que el control de altura de la antorcha utiliza una estructura de aleación de aluminio, la carga en la viga de la máquina se reduce considerablemente. Asimismo, un dispositivo anticolisión viene instalado en la máquina para proteger a la antorcha de corte por plasma de potenciales daños.
Dispositivo anti-colisión El dispositivo anti-colisión instalado en la máquina, cumple la función de proteger la antorcha de corte por plasma de potenciales daños.
